フィードユニット
TOYOSK フィードユニットは、専用機メーカーである弊社が、経験と実績により製作している高性能送りユニットです。TOYOSKの多軸ユニットTHシリースをはじめ、各種ユニットとのマッチングはもちろんのこと、あらゆる加工ユニットの送り機構として使用できます。また、シリンダー構造や給油方法など保守管理には充分留意し、金属製ジャバラなども標準装備となっています。
TFDGシリーズ
仕様
型式
送りシリンダー 重量 A B C ストロークD E F G H I J K L M N O P Q R S T
 TFDG
  - 80
油圧 30kg 645 240 10 80 240 10 73 50 50 60 195 35 340 180 150 100 15 24 170 11
エアー 28kg 671 266
エアーハイドロ 45kg 1015 610
 TFDG
  -150
油圧 35kg 820 330 10 150 240 10 96 50 50 60 265 35 410 180 150 100 15 24 170 11
エアー 30kg 806 316
エアーハイドロ 50kg 1200 710
 TFDG
  -250
油圧 40kg 1065 430 10 250 240 10 131 50 50 60 365 35 510 180 150 100 15 24 170 11
エアー 35kg 1051 416


TFシリーズ
日本語
TFシリーズによるフィードユニットは、多年に亘る経験により使い易さをモットーに設計されており、多くの種類の中からユニットの大きさ、推力、送り速度、ストロークにより最適なものを選択できます。またユニットの剛性は充分な強度を持たせて設計してあり、高精度が維持できます。シリンダー内蔵により、非常にコンパクトでありメンテナンスも容易にできます。
型式
仕様
TF
50×160
TF
50×250
TF
60×160
TF
60×250
TF
60×400
TF
80×160
TF
80×250
TF
80×400
TF
100×250
TF
100×400
重    量 75kg 81kg 150kg 188kg 223kg 277kg 318kg 340kg 550kg 590kg
ストローク 160 250 160 250 400 160 250 400 250 400
シリンダー径 φ50 φ60 φ80 φ100
推力  kg 20kg/cu 372 565 1,004 1,570
30kg/cu 588 847 1,507 2,355
40kg/cu 784 1,130 2,009 3,140
50kg/cu 980 1,413 2,512 3,925
推力は理論値です 実効推力は使用条件により変わります 送りユニット作動圧は20kg/cu-50s/cuで使用して下さい
型式 A B C D E F G H I J K L M N O P Q R S T U V W X
TF- 50×160 714 84 20 160 320 25 105 85 40 100 - - 50 335 525 40 200 172 200 85 30 30 150 6-φ12
TF- 50×250 905 95 30 250 320 25 185 75 50 150 - - 50 375 625 125 200 172 200 85 30 30 150 6-φ12
TF- 60×160 840 90 20 160 420 30 120 80 50 100 - - 50 430 630 40 320 280 320 85 40 35 200 6-φ16
TF- 60×250 956 111 10 250 420 30 135 90 50 150 - - 50 460 710 90 320 280 320 85 40 35 200 6-φ16
TF- 60×400 1330 130 20 400 420 30 330 80 50 170 170 380 100 - 870 240 320 280 320 85 40 35 200 8-φ16
TF- 80×160 909 84 20 160 540 30 75 90 50 200 - - 50 450 750 40 400 330 400 85 40 40 230 6-φ20
TF- 80×250 1039 99 20 250 540 25 105 95 50 200 435 100 50 - 835 40 400 330 400 85 40 40 230 8-φ20
TF- 80×400 1364 134 20 400 540 30 240 95 50 300 440 150 50 - 990 185 400 330 400 85 40 40 230 8-φ20
TF- 100×250 1178 98 20 250 660 45 105 120 50 300 425 150 50 - 975 80 500 430 500 85 50 50 270 8-φ22
TF- 100×400 1390 140 20 400 660 45 125 120 50 300 475 250 50 - 1125 80 500 430 500 85 50 50 270 8-φ22

TFNCシリーズ
技術と実績が保証する TOYOSK TFシリーズを継承した高性能・高精度のTFNCシリーズです。
日本語
仕様
型式
ストローク 本体
巾X長さ
ベース
巾X長さ
テーブル
巾X長さ
全高 重量
60×250 250 425×1224 320×770 320×420 250 290kg
60×400 400 425×1511 320×920 320×420 250 385kg
80×250 250 505×1409 400×885 400×540 300 480kg
80×400 400 505×1609 400×1035 400×540 300 560kg
lOO×400 400 605×1838 500×1140 500×660 310 910kg

制御装置
   ●TFNCはACサーボモーター、サーボパック、F/Bケーブル、モーションパックにて構成されます。
   ●制御装置を収納する箱、取付パネルは付属されません。
     縦方向に使用の場合はサーボモーターにブレーキが付きます。(価格は別途見積)

多軸ドリリングユニット & 多軸タッピングユニット
a@TH-01-D a@TH-O1B-D型 a@THO-D型
TOYOSK の多軸スピンドルヘッドは、多軸ボール盤の製造技術を生かし設計製作されています。従いまして加工能力、加工範囲など仕様は、その名称に相当する多軸ボール盤、多軸タップ盤とほぼ同じであり、スピンドルなど共通性を持たせてあります。豊富な機種の中から最適なものをお選びください。なお、多軸タッピングユニットにはタップ同調式とマスタースクリュー式があります。マスタースクリュー式の場合、TH-3B、TH-4B以外の機種は構造上基準軸数が1軸マイナスしますのでご注意ください。
寸法
型式
A B C D E F G H I J K L M N O P
 TH−000 2 100 140 140 116 30 50 150 220 476 97 4-φ9
 TH−0 2 150 242 165 130 40 60 150 232 560 125 4-φ11
 TH−06 2 150 242 165 130 40 60 150 232 560 125 4-φ11
 TH−0U 1 130 200 220 150 170 140 25 65 140 255 310 125 405 4-φ11
 TH−06U 1 130 200 220 150 170 140 25 65 140 255 310 125 405 4-φ11
 TH−01 1 150 230 280 195 195 140 30 60 85 85 255 350 125 435 6-φ11
 TH−06B 1 180 330 330 180 240 210 10 70 170 280 390 165 500 4-φ13
 TH−01B 1 230 390 440 280 320 240 30 60 120 120 360 440 200 620 6-φ14
 TH−01C 1 230 390 440 280 320 240 30 60 120 120 360 440 200 620 6-φ14
 TH−01B B 1 330 490 490 330 320 260 40 80 160 160 460 490 255 695 6-φ14
 TH−01C C 1 330 490 490 330 320 260 40 80 160 160 460 490 255 695 6-φ14
 TH−01B450U 1 250 410 640 480 320 260 30 70 110 110 360 400 215 700 6-φ14
 TH−01C450U 1 250 410 640 480 320 260 30 70 110 110 360 400 215 700 6-φ14
 TH−01B550U 1 250 410 740 580 400 340 30 70 100 140 360 400 215 700 6-φ16
 TH−01C550U 1 250 410 740 580 400 340 30 70 100 140 360 400 215 700 6-φ16
 TH−2B 1 320 510 600 410 400 340 50 110 160 160 480 610 265 790 6-φ16
 TH−3B 1 430 630 700 500 400 340 60 110 160 160 480 755 325 940 6-φ18
 TH−4B 1 500 700 780 580 500 440 80 130 140+140 140 640 990 370 1085 8-φ22

仕様 ボール盤
型式 TH−000 TH−0 TH−06 TH−0U TH−06U TH−01 TH−06B
@ 基準軸数
( )内は増軸タイプ
6 12(15) 6(9) 12(15) 6(9) 18(22)(30) 6
A 穴明・能力(FC20) φ2.2x6 φ3×4 φ3×12 φ4×7 φ5×6 φ7x3 φ3×12 φ4×7 φ5×6 φ7×3 φ3.5×18 φ4×12 φ6×6 φ10×3
B 加工範囲(mm)A×D φ80 φ135 φ125 115X135 105X125 130×180 150×150
C 最小軸間距離(mm) 6.5 6.5 14 6.5 14 6.5 20
D 主軸回転数 50Hz
(r.p.m.) 60Hz
3300
4000
3300
4000
1950
2300
1600 2500 3500
1900 3000 4200
800 1200 1700
960 1400 2000
1600 2500 3500
1900 3000 4200
670 1200 1700
800 1400 2000
E 主軸電動機(KW) 0.2-4 p 0.4-6 p 0.4-4 p 0.4-4 p 0.4-4 p 0.75-4 p 0.75-4 p
F 2 2 2 1 1 1 1
G 重量 30kg 45kg 45kg 50kg 50kg 60kg 70kg

仕様 タップ盤
型式 TH−000 TH−0 TH−06 TH−OU TH−06U TH−01 TH−06B
@ 基準軸数
( )内は増軸タイプ
6 12 6(9) 12 6(9) 18(22)(30) 6
A ネジ立て・能力(FC20) M2×6 M2.6×4 M2×12 M4×6 M4×6 M6×3 M2×12 M4×6 M4×6 M6×3 M2×18 M4×10 M5x6 M8x3
B 加工範囲(mm)A×D φ80 φ130 φ125 115×135 105×125 130×180 150×150
C 最小軸間距離(mm) 8 8 14 8 14 8 20
D 主軸回転数 50Hz
(r.p.m.) 60Hz
830
1000
800
1000
600
720
490 710 1080
600 860 1310
440 830
530 1000
570 1250
680 1500
210 400 550
250 470 660
E 主軸電動機(KW) 0.2-4 p 0.4-4 p 0.4-4 p 0.4-6 p 0.4-6 p 0.75-6 p 0.75-6 p
F 2 2 2 1 1 1 1
G 重量 35kg 50kg 50kg 55kg 55kg 65kg 75kg

仕様 ボール盤
TH-01B TH−01C TH−01B B TH−01C C TH−01B450U TH−01C450U TH−2B TH−3B TH−4B
12(16)(24) 18(22)(30)(38) 12(16)(24) 22(30)(38) 24 26 14(22) 14(8)(24) 14(24)
φ6X12 φ10X6 φ4X18 φ6X12 φ10X6 φ4X18 φ4,5X24 φ10X6 φ3X26 φ5.5X10 φ16X5 φ10X14 φ16X10 φ14X14 φ26X6
200×250 200×250 300×300 300×300 220×450 220x450 280×350 380×450 450×530
20 6.5 20 6.5 20 6.5 20 30 45
920 1300 1900
1100 1630 2300
1700 2500 3500
2100 3000 4200
920 1300 1900
1100 1630 2300
1700 2500 3500
2100 3000 4200
900 1350 1910
1100 1630 2300
1700 2500 3500
2100 3000 4200
340 510
410 620
230-1300(内-速)
280-1600(内-速)
188-933(内-速)
226-1120(内-速)
1.5-4 P 1.5-4 P 1.5-4 P 1.5-4 P 1.5-4 P 1.5-4 P 3,7-4 P 5.5-6 P 7.5-6 P
1 1 1 1 1 1 1 1 1
160kg 160kg 200kg 200kg 250kg 250kg 300kg 550kg 700kg


仕様 タップ盤
TH-01B TH−01C TH−01B B TH−01C C TH−01B450U TH−01C450U TH−2B TH−3B TH−4B
12(16)(24) 18(22)(30)(38) 12(16)(24) 22(30)(38) 24 26 14(22) 14(8)(24) 14(24)
M5×12 M8x6 M3×18 M4x12 M5X12 M8×6 M3X18 M4×12 M4×24 M5×18 M3×26 M5×16 M10×8 M6×14 M14×10 M20x6 M14×12
200×250 200×250 300×300 300×300 220×450 220×450 280×350 380×450 450×530
20 8 20 8 20 8 20 30 30
360 500 830
440 700 990
430 710 1030
520 850 1230
360 580 830
490 700 1000
430 710 1030
520 850 1230
350 560 800
420 670 960
430 700 1000
520 840 1200
120 170
140 200
105-630(内-速)
125-750(内-速)
100-500(内-速)
120-598(内-速)
1.5-6 P 1.5-6 P 1.5-6 P 1.5-6 P 2.2-6 P 2.2-6 P 3.7-6 P 5.5-6 P 7.5-6 P
1 1 1 1 1 1 1 1 1
175kg 175kg 215kg 215kg 265s 265kg 325kg 570kg 750kg

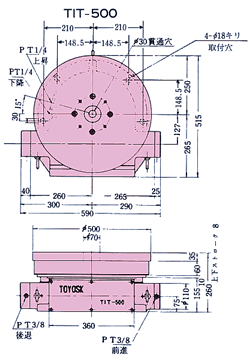

インデックステーブル
TIT-200.TIT-301.TIT-500.TIT-800.TIT-1000は TOYOSK の多軸ボール盤、多軸タップ盤及び、各種専用機に合わせて開発され、カップリングギア使用により特に高い割り出し精度を保証するとともに重切削が可能、又、クッション機構組み込みにより、スムースな回転が得られ、各種機械に組み込み易く、保守点検が非常に簡単にできます。
型式 TIT−200 TIT−301 TIT−500
 テーブル径 (mm) 200 310 500
 高さ (mm) 200 215 260
 分割数 (製作時決定) 4.6 3.4.5.6.8.10 3.4.5.6.8.10
 中心径 (mm) φ30H5×10 φ70H5×20 φ70H5×30
 割出し精度 ±6″(精級品 ±3″) ±6″(精級品 ±3″) ±6″(精級品 ±3″)
 テーブル上面と底面の平行度 0.02 0.02 0.02
 駆動方式 電動 空圧又は油圧 油圧
 回転方向 時計方向 時計方向 時計方向
 重量 60kg 120kg 240kg
 許容積載重量(油圧15kg/cu)(空圧5kg/cu) 20kg 油圧 400kg  空圧 150kg 油圧 1,000kg

型式 TIT−800 TIT−1000
 テーブル径 (mm) 800 1000
 高さ (mm) 355 370
 分割数 (製作時決定) 4.5.6.8.10.12 4.6.8.12
 中心径 (mm) φ70H5×50 φ100H5×40
 割出し精度 ±6″(精級品 ±3″) ±6″(精級品 ±3″)
 テーブル上面と底面の平行度 0.02 0.02
 駆動方式 油圧 油圧
 回転方向 時計方向 時計方向
 重量 700kg 900kg
 許容積載重量(油圧15kg/cu)(空圧5kg/cu) 油圧 2,500kg 油圧 2,500kg

ドリリングスピンドル
TOYOSK ドリリングスピンドルは、特に精密な穴明け、座繰り、リーマ、面取り加工等に適する様設計されております。N0.TSD-1、NO.TSD-1-H(高速タイプ)、N0.TSD-2、NO.TSD-3の4種類を標準として製作しております。またモーターの取付けおよび送りユニットとの組合せなど、御希望の仕様で製作致します。詳細や図面等については、弊社セールスエンジニアにお問い合わせ下さい。
寸法
型式
能力 最高回転数
r.p.m
B C D E F G H I J K L M N O P Q U 重量
max min
TSD-1-H φ5.5以下 6000 100 110 30 10 90 202 30 73 28 80 27.5 154 20.5 154 45 5 φ20
h7
M20 φ11 φ12H7
深サ12
コレット
チャック
60 20kg
TSD-1 φ14以下 3000 100 110 30 10 90 202 30 73 28 80 27.5 154 20.5 154 45 5 φ20
h7
M20 φ11 φ12H7
深サ12
MT-1 60 20kg
TSD-2 φ23以下 2500 120 130 30 10 106 240 39 97 35 96 32.5 175 32.5 175 55 7 φ24
h7
M24 φ13 φ15H7
深サ15
MT-2 70 30kg
TSD-3 φ32以下 2000 150 145 30 10 125 280 43 117 37 123 40 200 40 200 75 7 φ28
h7
M24 φ13 φ15H7
深サ15
MT-3 80 40kg

ボーリングスピンドル
TOYOSK ボーリングスピンドルは、専用機等を構成する要素で開発されSKF製、複列円筒ころ軸受、複列スラストアンギュラ玉軸受を使用しています。このベアリング使用に依り、高回転精度、高速回転、高剛性をグリース潤滑にて行ない、荒ボーリングから仕上ボーリングまで幅広い用途に使用出来ます。スピンドルよりクーラント吐出用のタイプも有ります。具体的な仕様に関しましては弊社セールスエンジニアにお問い合わせ下さい。TNB型本体ヘベアリング直接取付タイプ、TNB-C型スピンドルクイルとして本体へ取付タイプ。
型式 A B C D E F G H I J K L1 L2 M N O P Q R P.C.D 常用最高回転数
(グリース)
TNB- 40 160 165 90 130 40 50 170 113 80 55 85 98 25 28 20 4-φ16キリ,
φ24×10L
4-M10
PCD 80
4500 min-1
50 170 170 90 140 40 50 195 127 90 55 110 118 30 35 25 4-φ16キリ,
φ24×10L
4-M10
PCD 100
4000 min-1
60 190 195 105 155 50 55 235 137 100 60 140 128 30 45 25 4-φ18キリ,
φ26×10L
4-M10
PCD 110
3400 min-1
60C 280 210 105 240 200 45 80 210 137 100 45 140 195 128 30 45 25 4-φ18キリ,
φ26×18L
4-M10
PCD 110
3500 min-1
75C 320 240 120 270 230 50 90 250 160 105 70 150 230 156 40 60 25 4-φ18キリ,
φ26×18L
4-M10
PCD 120
2800 min-1
85C 340 260 130 290 250 50 100 300 170 115 60 100 100 220 142 40 70 25 6-φ18キリ,
φ26×18L
6-M10
PCD 120
2500 min-1
100C 370 290 145 320 280 50 100 345 180 125 60 125 125 220 204 50 85 30 6-φ18キリ,
φ26×18L
6-M12
PCD 170
2200 min-1

特殊ユニット
標準のシリーズ化されたユニットのほかに、加工内容や機械構成の条件など、多様化するニーズに対し各種の特殊ユニットを製作しております。豊富な経験とたしかな技術でおこたえ致します。弊社セールスエンジニアに御相談下さい。
タレット型多軸ユニット

TOYOSK タレット型多軸ユニットは、穴明け、
リーマ、面取り、座繰り、タッピングなどの加工を、
順次連続的に加工する機械です。
多種、中・小量向けの専用機とか、FMSの構成
ユニットとし御活用下さい。
ローディング、アンローディング および 搬送用ロボット

各種機械への加工物取付け、取外しや、機械ごとの
加工物搬送に使用するロボットです。

TOYOSKのロボット……ユニトール
特殊加工範囲ドリリングユニット

専用機組込みのため特殊に設計製作された、穴明け
およびネジ立ユニットです。
標準ユニットの製造技術を生かし、御要望にマッチ
した特殊ユニットを製作しております。
ボーリング・フライスユニット

ボーリングやフライス加工を行うユニットです。
長年の精密技術と最適な軸受構造により、剛性の
高い高精度なボーリング・フライスユニッ'トを製作
しております。
