小型多軸ボール盤　ユニバーサル式（Aタイプ）
	適用機種
	00-D	0-D	01-D	O1C-D	01CC-D
	O1C450II-D	O1C550II-D	01CvR-D	01-D高速
	TOYOSKの多軸ボール盤・各種専用機等に使用するスピンドルは最新の設備と技術により設計、製作されております。スピンドルには、コレットチャック方式・MT方式またサイズにおいても標準でφ8〜φ14まで、また軸の固定方法にも可動腕方式(軸間調整方式)・固定盤方式等がありこれらを標準化、規格化した部品の組合せにより製作してあります。また特殊仕様のスピンドルやユーザーの規格品においても豊冨な経験と技術により製作致します。詳しいことは弊社セールスエンジニアにお問い合わせ下さい。
	ご注文上の注意
	ご注文をしていただく場合、必ず次の事がらをお知らせ下さい。
	◎機種　　◎スピンドル呼径：Dφ　　◎可動腕の型（R・L）
	拡大図１
	可動腕方式
	可動腕方式(アーム方式)
	固定盤方式
	固定盤方式（クラスタープレート方式）
	図示番号・部品名
	小型多軸ボール盤　ユニバーサル式（Aタイプ） 図示番号 部品名称 形状差異 機種 サイズ 109 スラストレースB ○ ○ 110 スラストベアリング ○ ○ 112 スピンドル ○ ○ 113 可動腕 ○ ○ 114 締付ボルト ○ 115 締付座金 ○ 116 スプリングワッシャー ○ 117 締付ナット ○ 124 固定板 ○ 126 オイロンメタルA ○ ○ 127 オイロンメタルB ○ ○ 201 クイックジョイント ○ 202 強力ピン ○ 203 シヤーピン ○ 204 ユニバーサルリング ○ 205 ジョインロットA ○ 206 ジョインロットピン ○ 207 ユニバーサルジョイントB ○ 208 ジョインロットB ○ ○ 209 ジョイントB ○ ○
	固定板用スピンドルセット　スピンドルセット
	固定板用スピンドルセット　　　　　　　　　　　　　　　　　　　　　スピンドルセット

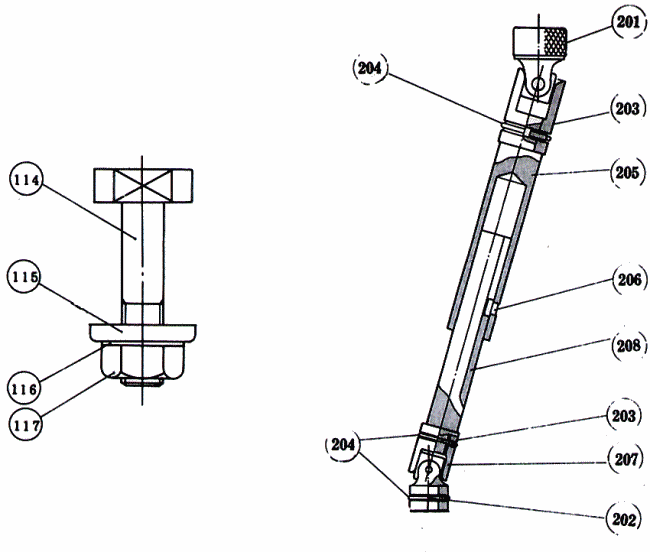

	締付ボルトセット　ジョイントセット
	締付ボルトセット　　　　　　　　　　　　　　　　　　　　　　ジョイントセット
	固定板用可動腕セット　可動腕セット
	固定板用可動腕セット　　　　　　　　　　　　　　　　　　　　　　　可動腕セット
